Demostración del funcionamiento de los circuitos paralelo y serie.

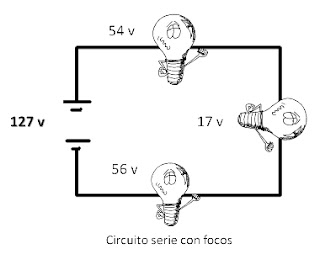

Para la demostración  del funcionamiento de un CS y CP  se decidió  usar focos de entre 60 y 100 w, proseguimos  a  realizar el Circuito  conforme al diagrama siguiente.
Con el  circuito serie demostramos  que   al conectar los focos de esta manera el voltaje no es uniforme sino que  varía  demasiado entre  el primero  y ultimo focos  que son los que tiene un mayor  voltaje ya que cuentan con una menor resistencia, dejando  así al foco central   con una mayor resistencia y un menor voltaje.
También hablaremos del principio de los “interruptores de escalera”  que nos  demuestra que   dentro de un circuito serie  cabe la posibilidad de  abrir o cerrar el circuito desde cualquiera de los componentes, en este caso  si  retiramos cualquiera de los focos   se abre el circuito y por lo tanto los  focos se  apagan.

En cambio para el circuito paralelo obtenemos una distribución uniforme del voltaje  ya que la resistencia es menor y así los focos tienen  la capacidad de alumbrar   de igual manera. Otra característica importante de los circuitos paralelos es que  al retirar cualquier componente  el circuito permanece cerrado  y por lo tanto no afecta a los demás componentes.

calculo de un circuito en paralelo

Esta es la representación grafica de nuestro circuito en paralelo, cuenta con 10 resistencias anteriormente  calculadas.
Para obtener el valor total de la resistencia RT  es necesario aplicar la siguiente formula:
Con la formula anterior  obtuvimos una resistencia  total de:
RT= 0.05990176 kΩ
Usando nuestro multímetro calculamos una   RT=.0206 kΩ
Concluyendo que  la resistencia es menor en un circuito paralelo y esta  a su vez es menor que la resistencia  de menor valor  encontrada en este circuito.

martes, 20 de septiembre de 2011

CIRCUITO SERIE

Circuito en serie

Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros.) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente.

Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas conectadas en serie, para alcanzar así el voltaje que se precise.

En función de los dispositivos conectados en serie, el valor total o equivalente se obtiene con las siguientes expresiones:

  • Para Generadores





Para Resistencias








    domingo, 18 de septiembre de 2011

    viernes, 16 de septiembre de 2011

    PRIMERA PRACTICA

    Resistencia
    Valor
    Tolerancia

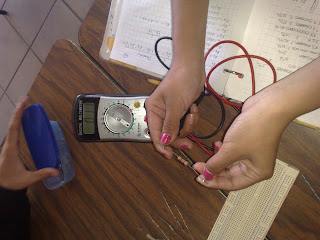

    Multímetro
    +
    -
    R1
    .120k
    .126k
    .114k
    .1236k
    R2
    22 k
    23.1k
    20.9k
    20.7k
    R3
    15k
    15.75k
    14.25k
    14.631k
    R4
    .56k
    .588k
    .532k
     .568k
    R5
    .22k
    .23k
    .209k
    .233k
    R6
    .10k
    .105k
    .095k
    .99k
    R7
    .22k
    23.1k
    20.9k
    21.5k
    R8
    .22k
    23.1k
    20.9k
    21.2k
    R9
    1.5k
    1.575k
    1.425k
    1.49k
    R10
    1.5k
    1.575k
    1.425k
    1.49k




    Serie
    RT= 82.92 k

    Multímetro
    RT= 81.8 k
